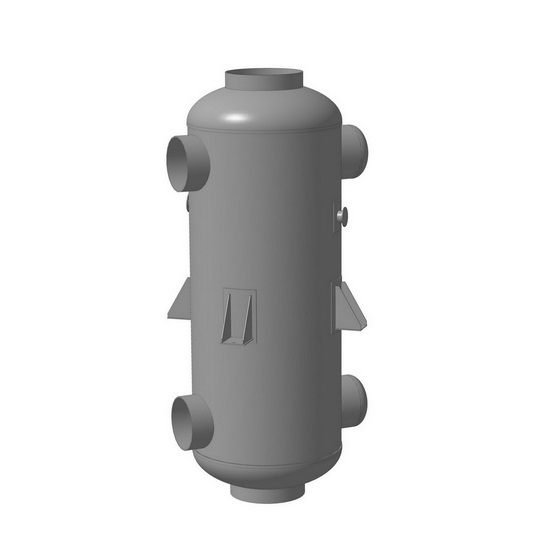

Кожухотрубные теплообменники

ХНГ-01; ХНГ-02; ХНГ-03

Особенности:
Холодильник предназначен для охлаждения нитрозных газов водой.

Исполнение ХНГ-01,02,03.

Технические характеристики:

Технические данные ХНГ-1

Наименование параметра Трубное пространство Межтрубное пространство
Рабочая среда Вода Нитрозный газ
Расход, кг/с 22,1 57,9
Давление, МПа (кгс/см2) 7,0 1,16
Температура на входе, ºС 104 225
Температура на выходе, ºС 150 155
Гидравлическое сопротивление, не более 0,3 кгс/см2 250 мм в ст.
Подсоединительные патрубки 400 900
Материал трубной системы 4300
Тепловая мощность , кВт 5695
Высота, мм 1600
Диаметр корпуса, мм 20

Технические данные ХНГ-02

Наименование параметра Трубное пространство Межтрубное пространство
Рабочая среда Вода Нитрозный газ
Рабочее давление, МПа (кгс/см2), не более 7,0 1,16
Расчетное давление, МПа (кгс/см2), не более 7,0 1,2
Температура на входе, ºС 104 220
Температура на выходе, ºС 165 145
Температура расчетная, ºС 230
Расход, кг/с 21,35 71,84
Поверхность теплообмена, м2 525,6
Вместимость, м3 2,0 11,03
Габаритные размеры, мм 2680х2250х5930
Масса, кг 16 200

Технические данные ХНГ-03

Наименование параметра Трубное пространство Межтрубное пространство
Рабочая среда Вода Нитрозный газ
Рабочее давление, МПа (кгс/см2), не более 7,0 1,16
Расчетное давление, МПа (кгс/см2), не более 7,0 1,2
Пробное давление, МПа , не более 10,5 2,0
Температура на входе, ºС 102 230
Температура на выходе, ºС 150 160
Температура расчетная, ºС 230
Расход, кг/с 26,127 62,85
Поверхность теплообмена, м2 340,1
Вместимость, м3 1,9 8,35
Габаритные размеры, мм 2615х2615х5800
Масса, кг 11 900
