Аппараты воздушного охлаждения (АВО)
АВО-12
Особенности:
Аппарат предназначен для охлаждения газов, жидкостей и конденсирования паровых и парожидкостных сред.
Аппарат состоит из теплообменника и блока вентиляторно-опорного (БВО). В БВО входит вентилятор. Аппарат проходит на заводе-изготовителе контрольную сборку, затем разбирается на две части (теплообменник и БВО) и отправляется заказчику. Заказчик производит окончательную сборку. На месте установки аппарата на привод вентилятора устанавливается частотный преобразователь.

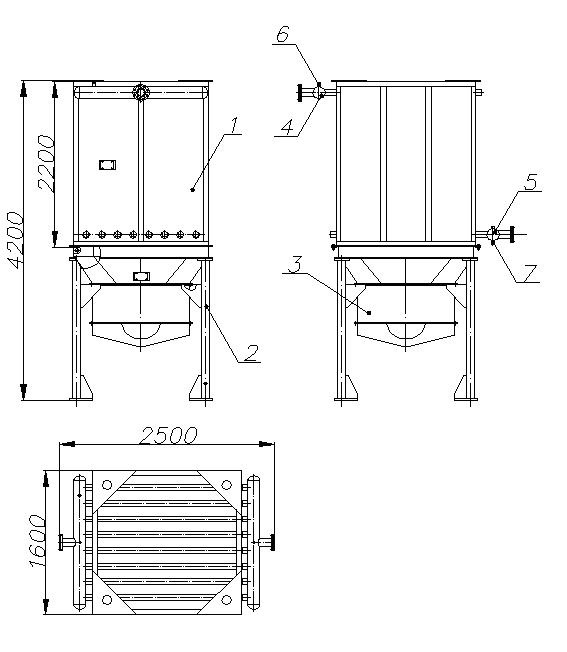

Аппарат воздушного охлаждения
1 – теплообменник; 2 – опора; 3 - БВО;
4 – коллектор верхний; 5 – коллектор нижний;
6 – штуцер для удаления воздуха; 7 – штуцер дренажа.
Технические характеристики:
| Наименование | АВО12 |
| Охлаждаемая среда | вода, воздух, газообразные и жидкие продукты газопереработки |
| Температура среды трубного пространства, ºС, не более | 110 |
| Ррасч., МПа, не более | 0,9 |
| Рраб., МПа, не более | 0,3< |
| Температура атмосфернго воздуха, ºС | минус 40 |
| Поверхность теплообмена, м² | 80 |
| Тип рабочего вентилятора | ВО-12-300-12,5 |
| Диаметр рабочего колеса, мм | 1250 |
| Мощность электродвигателя, кВт | 17; 22; 30; 37 |
| Материал трубной системы | Сталь 20 12Х18Н10Т |
| Габариты, мм | 2510х1590х3980 |
| Масса, кг, не более | 2 800 |
*При температуре атмосферного воздуха, ниже минус 20ºС, пуск и работа аппарата под давлением без предварительного подогрева не допускается.
