Утилизационные теплообменники

Утилизаторы

Особенности:
Для утилизации тепла ГТУ комплектуются утилизаторами, в которых происходит нагрев сетевой воды за счет тепла выхлопных газов.

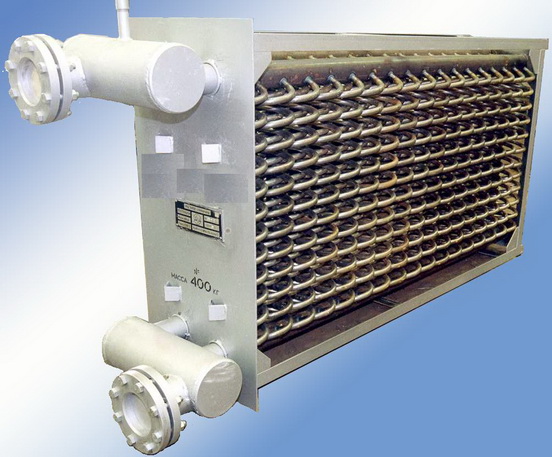

Утилизатор СТУ-Ц25НК

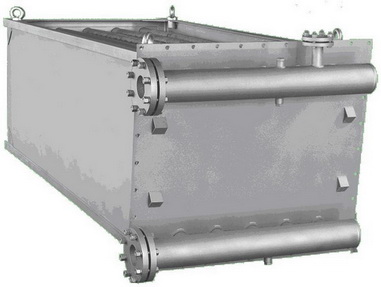

Утилизатор СТУ-ГТК10

stopka_modulej (1).jpg

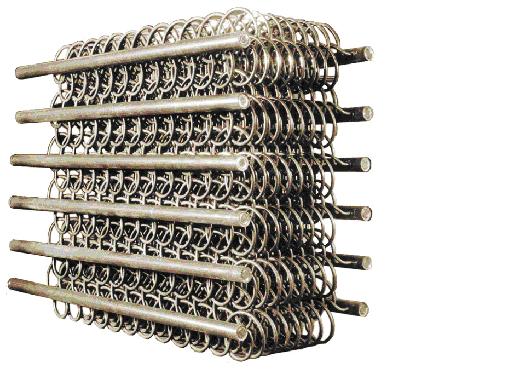

Стопка модулей

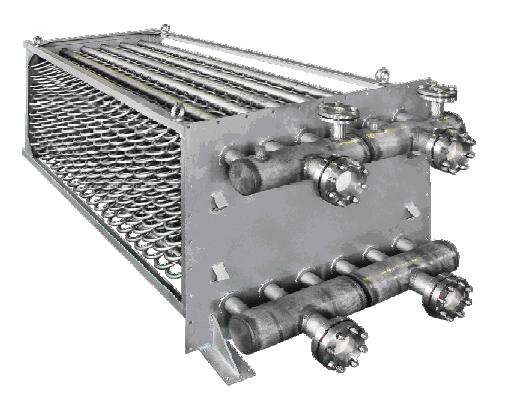

Утилизатор СТУ-16

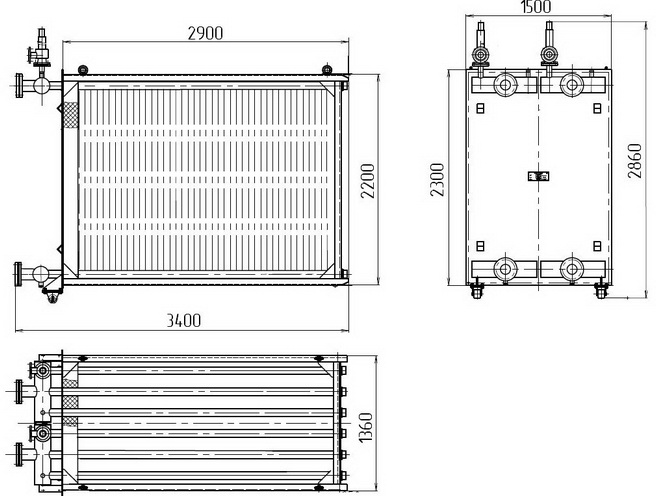

Секция теплообменная утилизационная СТУ-Ц25НК.


Надежность работы утилизатора обеспечена применением термопластичной теплообменной поверхности, что позволяет производить пуск в работу утилизаторов подачей воды на горячую поверхность. При этом обеспечивается промывка межтрубной и внутритрубной поверхностей.

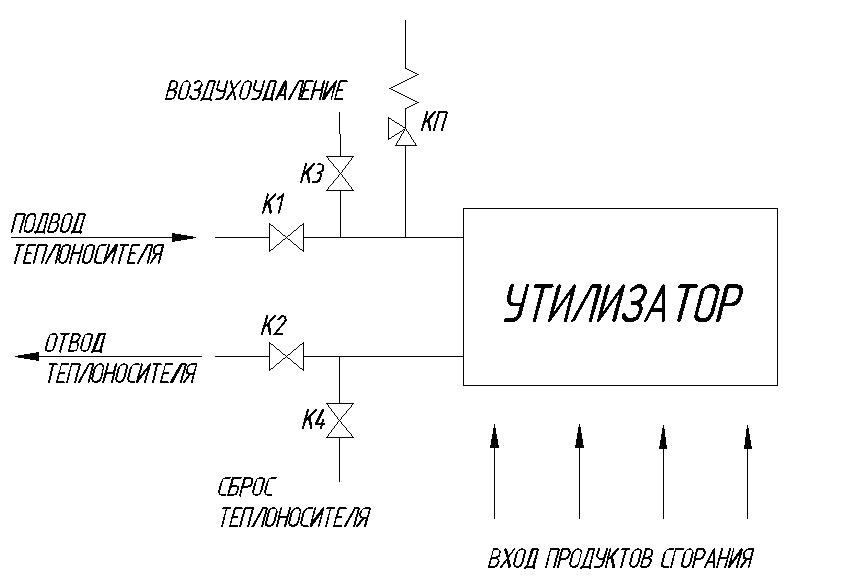

Схемы пуска и отмывки утилизационных секций

Для промывки секции от отложений необходимо:

  • открыть клапан К4 при закрытых остальных клапанах;
  • открыть клапан К1, при этом происходит сброс пароводяной смеси через К4 (возможно срабатывание предохранительного клапана КП);
  • выдержать в течение 10 минут до достижения стабильного водяного режима;
  • закрыть клапан К1;
  • повторить подачу воды 2-3 раза;
  • открыть клапан К2, закрыть клапан К4.

Пуск или промывка секции закончена и далее утилизатор работает в нормальном режиме.


Технические характеристики:

Технические характеристики утилизаторов, разработанных и изготовленных в ООО «Анод-ТЦ» приведены в таблице:

Модель Двигатель Параметры Габариты(мм), масса (кг)
Модель двигателя Компоновка котла Тип пов-ти Тепло- произв- сть, Гкал/ч Поверхность нагрева, м² Темп-ра газов после двиг-ля, ˚С Д Ш В Масса
СТУ-1 ГПА-16 ДМЖ-59.04 (16) горизонт. оребренная труба   116 370 3308 510 1805 820
СТУ-4ГЦ2 НК-14Э вертикал. ЗМРГ 3,4 160 452 3960 3650 2500 8000
СТУ-10 ГТК10 горизонт. ЗМРГ - 43 370 2905 1350 1055 940
СТУ-10БМ1 ГТК-10 горизонт. ЗМРГ< 1,9 33 320 1875 500 1810 580
СТУ-10БМ4 ГТК-10-4 горизонт. ЗМРГ 1,9 45,5 280 2265 545 2000 770
СТУ-10БМ5 ГТК-10-4 горизонт. ЗМРГ 2,1 21 280 2145 340 1895 375
СТУ-ГТК10 ГТК-10 горизонт. ЗМРГ 3,4 16,5 280 2120 565 1060 400
СТУ-ПЖТ10 ГТК-ПЖТ10 горизонт. ЗМРГ 2,7 59,5 320 2650 610 1870 1115
СТУ-Ц10НК ГПА-Ц-10Б горизонт. ЗМРГ 1,98 80,6 507 3840 1350 1725 1800
СТУ-Ц16 ГПА-Ц-16 вертикал. ЗМРГ 4,8 48 270 2206 1910 1440 1225
СТУ-Ц16М1 ГПА-Ц-16 (16) вертикал. ЗМРГ 3,4 48 270 2394 1910 1390 4900
СТУ25-3   вертикал. ЗМРГ - 269 320 2540 2030 3100 5600
СТУ-Ц25 ГПА-Ц-25 вертикал. ЗМРГ 3,4 75,3 450 3250 1450 1660 1700
СТУ-Ц25НК ГПА-Ц-25 (25) вертикал. ЗМРГ 3,4 70,6 450 3360 1490 1210 1600
СТУ-66ГЦ-Б НК-16СТ вертикал. ЗМРГ 5,2 172 445 4450 3750 1990 9500
