Аппараты воздушного охлаждения (АВО)

АВО-16

Особенности:

Аппарат предназначен для охлаждения газов, жидкостей и конденсирования паровых и парожидкостных сред.

Аппарат состоит из теплообменника и блока вентиляторно-опорного, в который входят опора, вентилятор в сборе. Аппарат проходит на заводе-изготовителе контрольную сборку. Затем разбирается на две части (теплообменник и вентиляторно-опорный блок) и отправляется заказчику.

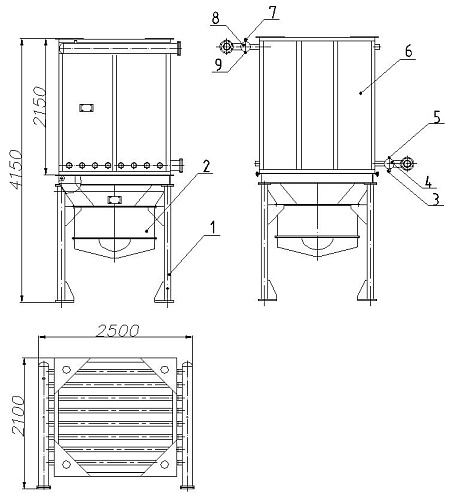

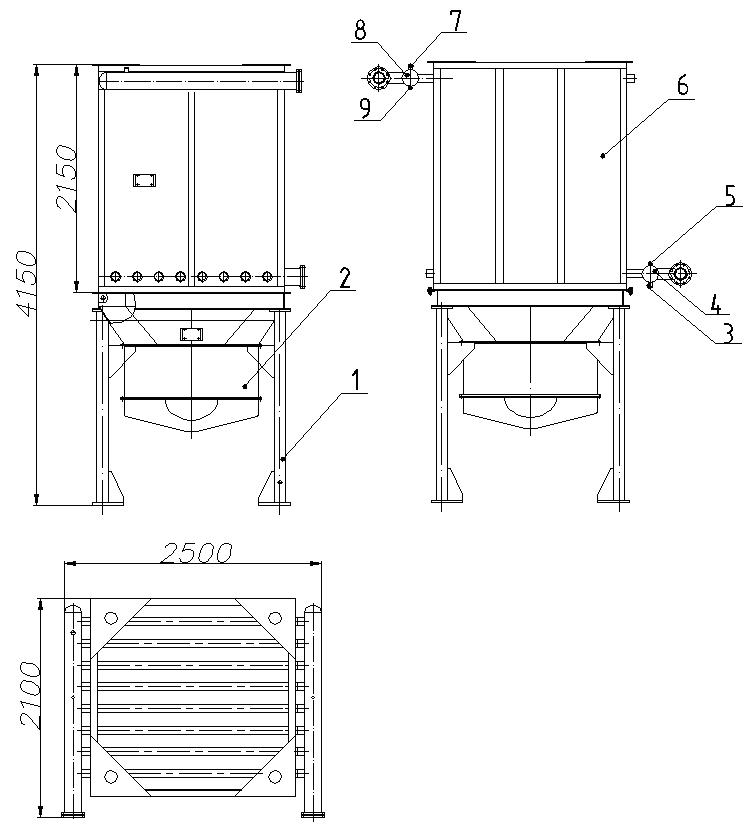

Аппарат воздушного охлаждения
1 – опора; 2 – вентилятор в сборе; 3,9 – штуцера;
4 – нижний коллектор; 5,7 – штуцера; 8 – верхний коллектор.

Технические характеристики:
Наименование Значение для исполнений аппарата
АВО16  АВО16-01 АВО16-02 АВО16-03
Охлаждаемая среда жидкие и газообразные углеводороды
Максимально-допустимая температура среды трубного пространства, ºС 300 150
Ррасч., МПа, не более 2,5 1,6
Рраб., МПа, не более 2,5 0,7
Температура атмосфернго воздуха, ºС минус 20
Поверхность теплообмена, м² 438
Тип рабочего вентилятора ВО-21-19-12,5-Пр-УХЛ1-15кВт, 1000 об/мин
Диаметр рабочего колеса, мм 1250
Мощность электродвигателя, кВт 17; 22; 30; 37
Материал трубной системы Сталь 20
Габариты, мм 2800х1870х4150 2540х2230х4150
Масса, кг, не более 4 700
