Кожухотрубные теплообменники

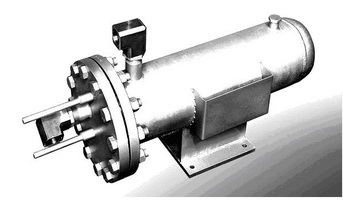

ТН-10

Особенности:
Теплообменник ТН-10 предназначен для охлаждения нефтепродуктов. Теплообменник ТН-10Н предназначен для передачи тепла от жидкой или газообразной среды с более высокой температурой к жидкой или газообразной среде с более низкой температурой.

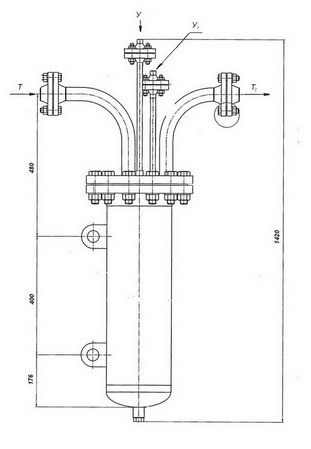

Обозначение Назначение Dy
ТН-10 ТН-10Н
Т Вход охлаждающей среды 40 40
Т1 Выход охлаждающей среды 40 40
У Вход охлаждаемой среды 10 15<
У1 Выход охлаждаемой среды 10 15
Технические характеристики:
Рабочее давление в трубном пространстве, МПа, не более 5,2
Рабочее давление в межтрубном пространстве, МПа, не более 1,6
Поверхность теплообмена, м2 0,85
Вместимость по трубному пространству, м3 0,002
Вместимость по межтрубному пространству, м3 0,02
Рабочая среда трубного пространства Нефтепродукты
Рабочая среда межтрубного пространства Вода
Температура охлаждающей среды на входе, ºС, не более 32
Температура охлаждающей среды на выходе, ºС, не более 42
Температура охлаждаемой среды на входе, ºС, не более 350
Температура охлаждаемой среды на выходе, ºС, не более 130
Габаритные размеры , мм 1280х360х530*
Масса, кг ТН-10.00.00 114
ТН-10.00.00-01 118

Технические характеристики ТН-10Н

Наименование Трубное пространство Межтрубное пространство
Рабочее давление, МПа, не более 6,3 0,6
Расчетное давление, МПа 6,3 25
Температура стенки расчетная, ºС 50 50
Поверхность теплообмена, м2 0,99
Вместимость м3 0,0027 0,02
Материал Сталь 12Х18Н10Т
Габаритные размеры, мм 1325х585х360
Масса, кг 135
-пожароопасность (да,нет);
-взрывоопасность (да,нет);
-вызывает МКК (да,нет);
-вызывает коррозионное растрескивание (да,нет).
Да Да
Да Да
Нет Нет
Нет Нет
