Аппараты воздушного охлаждения (АВО)

Аппарат предназначен для охлаждения воздуха.

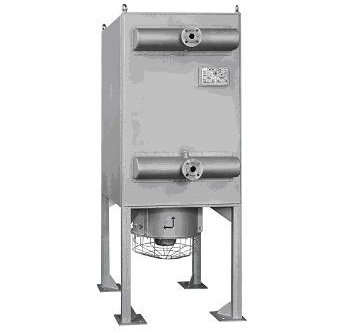

АВО-5М

Аппарат состоит из теплообменника и вентилятора. Оборудование отправляется заказчику в полностью собранном виде.

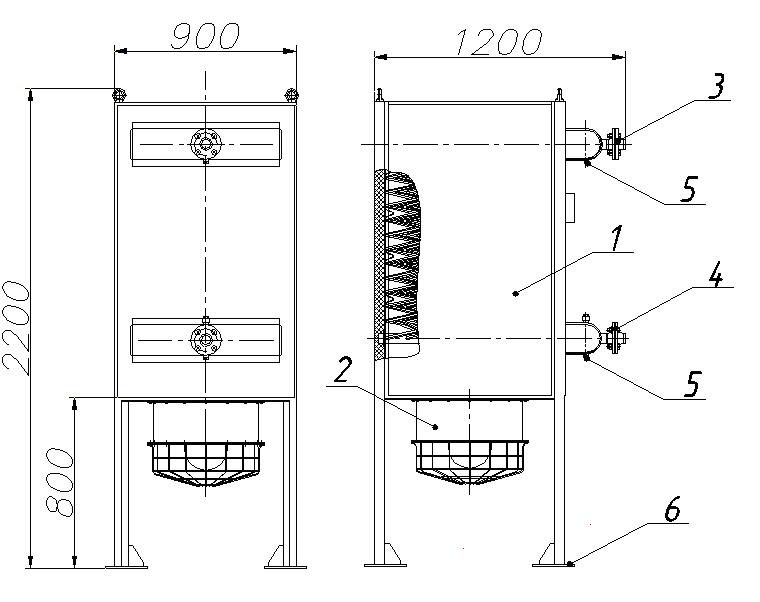

Аппарат воздушного охлаждения

1 – теплообменник в сборе; 2 –вентилятор; 3 – коллектор верхний;
4 – коллектор нижний; 5 – штуцер для удаления жидкости;6 – пластина опорная.

АВО5–01

    Аппарат предназначен для охлаждения газов, жидкостей и конденсирования паровых и парожидкостных сред.
    Аппарат отличается от приведенных ранее АВО тем, что у него отсутствует вентилятор, а циркуляция охлаждающего воздуха осуществляется за счет естественной циркуляции. Кроме того, регулирование мощности АВО производится за счет закрытия жалюзи.
    При транспортировке оборудование может разбираться на три части (теплообменник, жалюзи, конфузор) либо отправляется заказчику одной сборочной единицей.

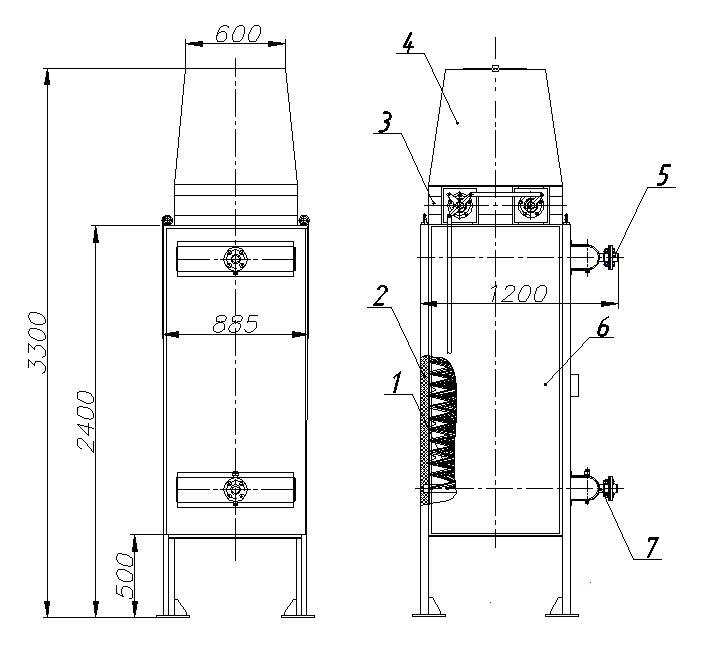

Аппарат воздушного охлаждения:
1 – змеевик; 2 – теплоизоляция; 3 – жалюзи;
4 – конфузор; 5 – верхний коллектор;6 – теплообменник;
7 – нижний коллектор.

АВО5–02

Аппарат предназначен для охлаждения сжатого воздуха.

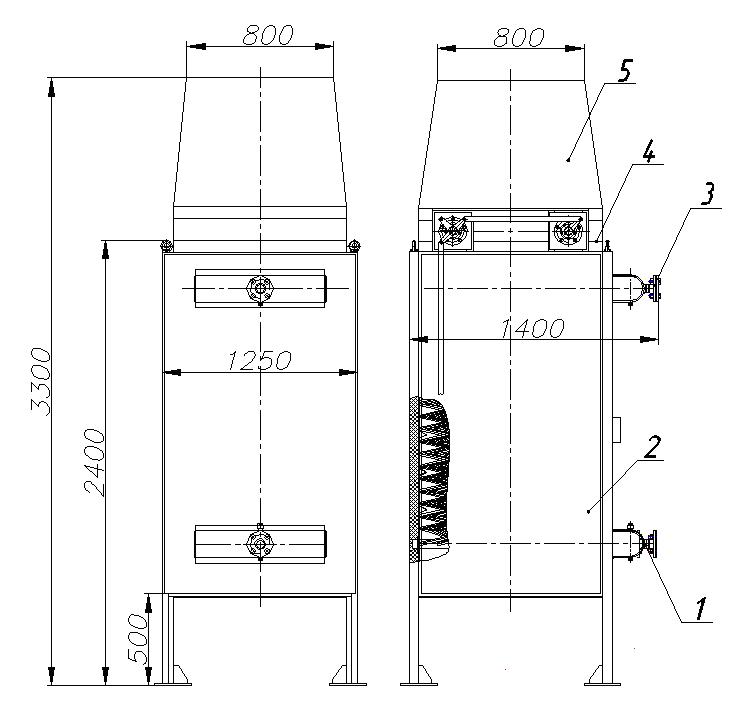

Аппарат воздушного охлаждения:
1 – нижний коллектор; 2 – теплообменник; 3 – верхний коллектор;
4 – жалюзи; 5 – конфузор.

Наименование	АВО-5М	АВО5-01	АВО5-02
Охлаждаемая среда	воздух	сжатый воздух	сжатый воздух
Поверхность теплообмена, м²	14,6	29,5	58
Ррасч., МПа, не более	1,4	0,6	0,6
Ррабочее, МПа, не более	1,4	0,08	0,08
Температура среды трубного пространства на входе, ºС, не более	400	150	150
Температура атмосфернго воздуха, ºС, не ниже	-45*	-40*	-40*
Количество вентиляторов	1	ЕЦ**	ЕЦ**
Мощность электродвигателя, кВт	1,1; 2,2; 3	1,1; 2,2; 3	1,1; 2,2; 3
Материал	12Х18Н10Т	12Х18Н10Т	12Х18Н10Т
Масса, кг	535	710	850

*При температуре атмосферного воздуха, ниже минус 20ºС, пуск и работа аппарата
под давлением без предварительного подогрева не допускается.
**Вентиляторы отсутствуют. Аппарат работает на естественной циркуляции.
