Аппараты воздушного охлаждения (АВО)
АВО-6,3
Особенности:
НАЗНАЧЕНИЕ:
Аппарат предназначен для охлаждения газов, жидкостей и конденсирования паровых и парожидкостных сред.
Аппарат состоит из теплообменника и блока вентилятора с электродвигателем. Аппарат отправляется заказчику в полностью собранном виде.
Теплообменная поверхность набирается из змеевиков с малым радиусом гиба. Змеевики объединены коллекторами в плоские вертикально расположенные модули, объединенные в секцию.

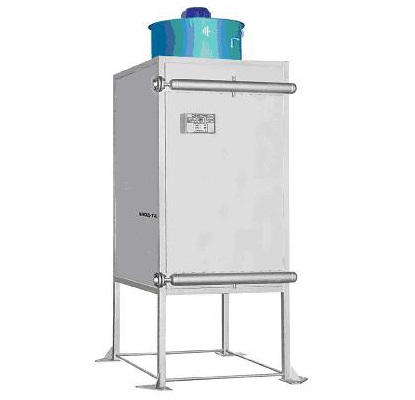

Аппарат воздушного охлаждения:
1 – теплообменник в сборе; 2 – блок вентилятора с двигателем;
3 – коллектор верхний;
4 – коллектор нижний; 5 – штуцер для удаления воздуха;
6 – штуцер для удаления жидкости; 7 – опорная пластина.
Технические характеристики:
| Наименование | АВО-6,3 |
| Охлаждаемая среда | пропан-бутан |
| Поверхность теплообмена, м² | 34,5 |
| Ррасч., МПа, не более | 1,4 |
| Ррабочее, МПа, не более | 1,2 |
| Максимальная температура среды, ºС | 50 |
| Температура атмосфернго воздуха, ºС, не ниже | -40* |
| Класс герметичности | 5 |
| Тип вентилятора | В-26-210-6,3 |
| Мощность электродвигателя, кВт | 1,1; 2,2; 3 |
| Диаметр рабочего колеса, мм | 630 |
*При абсолютно минимальной температуре воздуха, ниже минус 20ºС, пуск и работа аппарата под давлением без предварительного подогрева не допускается
