Регенераторы

РГ-14НК

Особенности:

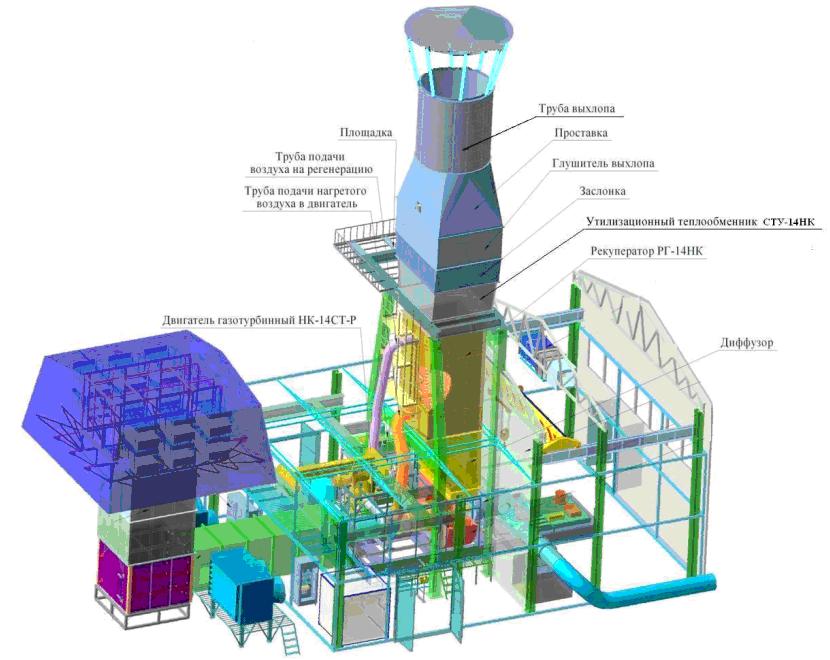

Регенератор разработан для газотурбинных установок (ГТУ) типа ГТУ НК-14СТ-Р. Регенератор  состоит из двух одинаковых секций с теплообменной поверхностью змеевикового типа. Охлаждаемая среда – продукты сгорания, должны двигаться в межтрубном пространстве. Нагреваемая среда – воздух, должен двигаться в трубах. Для более полной утилизации тепла по требованию заказчика на верхнем фланце регенератора может быть установлен утилизатор для подогрева сетевой воды. Разработанная конструкция регенератора имеет высокую надежность, которая обеспечена конструктивными особенностями теплообменной поверхности.
Технические характеристики:
Наименование Значение
Степень регенерации тепла 0,85
Температура воздуха на входе в регенератор, ˚С 312
Температура воздуха на выходе из регенератора, ˚С 520
Температура продуктов сгорания на входе в регенератор, ˚С 557
Температура продуктов сгорания на выходе из регенератора, ˚С 386
Гидравлическое сопротивление регенератора по тракту продуктов сгорания, % <3
Гидравлическое сопротивление регенератора по воздушному тракту, % <1,5
Поверхность теплообмена, м² 1460
Масса, кг 16 000
Габаритные размеры аппарата, мм 2300х2500х6200
