Регенераторы

РГ10, РГ10-БМ, РГ10-БМ5

Особенности:
Регенераторы эксплуатируются в составе газотурбинных комплексов ГТК и служат для подогрева воздуха, поступающего в камеру сгорания. Данная конструкция отличается высокой эффективностью, надежностью и небольшими массогабаритными характеристиками.


В основе разработок регенераторов использован новый тип теплообменной поверхности из змеевиков малого радиуса гиба (ЗМРГ), которые позволяют получить высокую надежность и эффективность.  Конструктивное исполнение теплообменной поверхности позволяет получать оптимальные (заданные) теплогидравлические характеристики для различных сред и условий эксплуатации. Применение унифицированного модуля позволяет создать мощностной ряд регенераторов для различных газотурбинных установок. Регенераторы комплектуются утилизаторами.


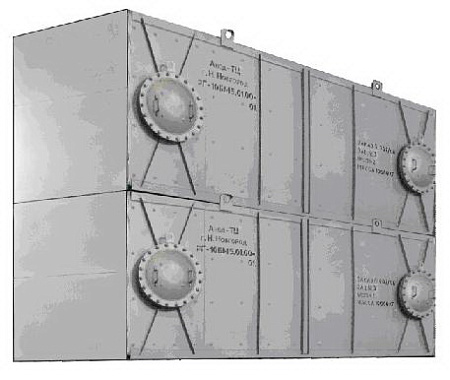

Регенератор РГ10-БМ5

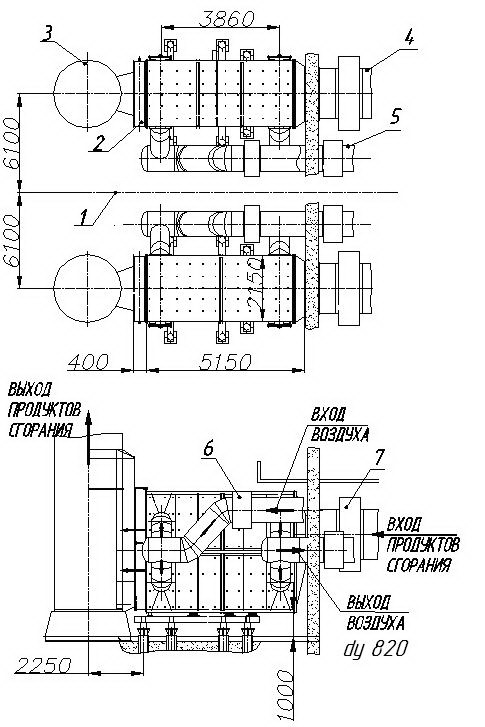

1 – ось турбины; 2 – утилизатор СТУ-10БМ5;
3 – дымовая труба; 4 – газоход;
5 – воздуховод;
6 – компенсатор по воздуху;
7 – компенсатор по газу
Технические характеристики:
Наименование параметра Наименование  регенератора
РГ10 РГ10-БМ РГ10-БМ5 РГ10-У
Наименование агрегата ГТК10 ГТК10 ГТК10 ГТК10
Степень регенерации тепла, не менее 0,76 0,78 0,81 0,73
Расход воздуха через  регенератор, кг/с 80,5 80,5 80,5 80,5
Расход продуктов сгорания через регенератор, кг/с 83,3 83,3 83,3 83,3
Давление воздуха на входе в регенератор, МПа, изб. 0,33 0,33 0,33 0,33
Давление продуктов сгорания на входе в  регенератор, МПа, изб. 0,005 0,005 0,005 0,005
Температура воздуха на входе в регенератор, °С 167 188 200 200
Температура воздуха на выходе из регенератора,  °С 420 443 456 430
Температура продуктов сгорания на входе в регенератор, оС, не более 524 515 500 515
Максимально допустимая температура продуктов сгорания, °С 550 550 550 550
Суммарное относительное гидравлическое сопро­тивление регенератора по воздушному тракту и тракту продуктов сгорания, %, не более 5,02 5,5 5 5
Количество монтажных единиц, шт.    2 2 4 4
Максимальная масса 1 монтажной единицы, кг, не более 25 000 25 000 12 000 12 000
Материал трубной системы 12Х18Н10Т 12Х18Н10Т 12Х18Н10Т Сталь 20
