Теплообменный комплекс КТМ-16 "Надежда"
Особенности:
Газотурбинная установка "Надежда" с промежуточным охлаждением и регенерацией тепла разработана с целью повышения к.п.д. и надежности газотурбинных установок эксплуатируемых РАО "Газпром" и предназначена для замены установок ГТК-10.
Комплекс теплообменный моноблочного исполнения КТМ-16Н входит в состав газотурбинной установки "Надежда" и служит для обеспечения ее тепловых режимов.
В состав теплообменного комплекса входят: регенератор, утилизатор, промежуточный охладитель воздуха, маслоохладитель, вентилятор осевой, рама опорная, блок эжекции, труба выхлопная.

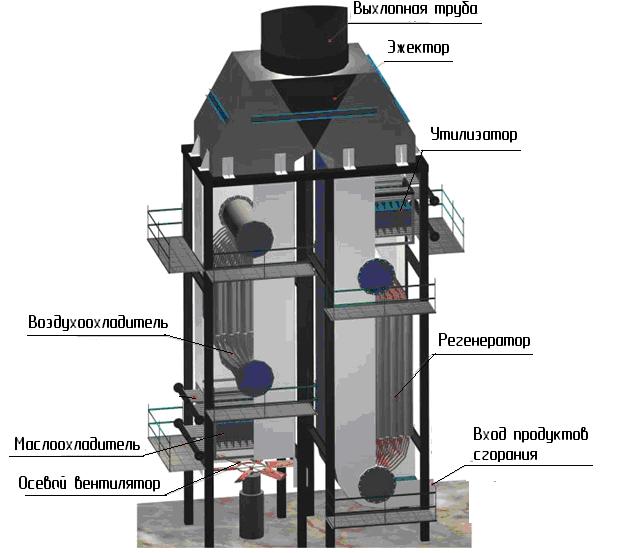

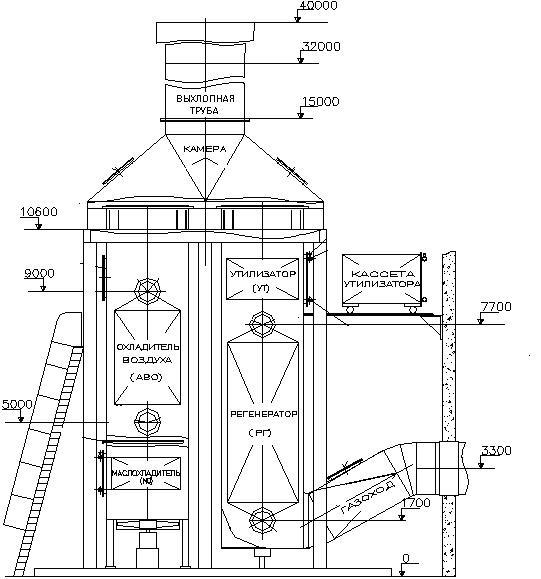

Компоновка теплообменного комплекса КТМ-16Н
Технические характеристики:
| Наименование | Межтрубное пространство | Трубное пространство |
| Среда | Продукты сгорания | Воздух после КВД |
| Расход, кг/с | 60,56 | 53,4 |
| Давление, кгс/см², абс. | 1,03 | 9,6 |
| Температура на входе, ˚С | 549 | 166 |
| Температура на выходе, ˚С | 252 | 522 |
| Гидравлическое сопротивление, % | 2,5 | 1,8 |
| Тепловая мощность, кВт | 19 813 | |
| Коэффициент регенерации, % | 93 | |
